涂油裝置DLT-2000(鏈條)

• 2024-03-20
• 遼寧德霖科技有限公司
• 1940

涂油裝置DLT-2000(鏈條)簡介

本涂油裝置（鏈條）主要應用于大型冶金傳輸設備上各類的鏈條，其主要功能是對鏈輪和鏈條的滾子、鏈軸和軸套進行滴油潤滑。主要效果是保證零件能夠得到充分的潤滑，降低零件磨損、減少噪音、延長壽命、便于維護。

結構組成

由能夠油量控制的電子控制系統、鏈條潤滑裝置、分配器、PU管和不銹鋼管等組成；控制系統內嵌軟件為公司自主研發并取得著作權的軌道自動涂油器2.0版嵌入式控制軟件。

產品特點

通過電子控制裝置控制潤滑泵的注油量，通過潤滑裝置輸送給分配器經潤滑油管給鏈條潤滑，潤滑油利用率高，基本沒有損耗;油泵工作時，操作面板有直觀的指示燈閃爍顯示；通過PWM控制技術進行電源轉換，轉換為DC12V安全電壓，控制系統采用EMI提高抗電磁干擾能力。設備適用于現場各類環境，運行無噪音、體積小、重量輕、操作簡單、安裝方便。

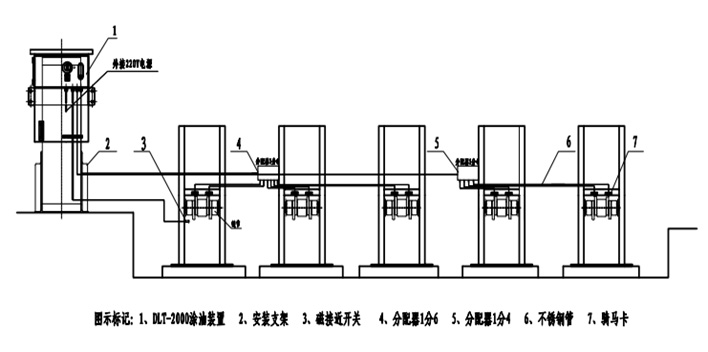

涂油裝置外型應用示意圖

工作原理

涂油裝置固定在安裝支架上，鏈條運行時，傳感器檢測鏈條轉速，向主控板發送脈沖信號，經主控板內嵌軟件計算后驅動潤滑油泵，泵出微量的潤滑油通過分配器及潤滑油管輸送給鏈條、鏈節。設備往復運行時，油管便可出油，鏈條停止后，傳感器停止發送信號，油泵同時停止工作，單向閥關閉出油，避免潤滑油外泄，潤滑效率高。

本涂油裝置共設置5個涂油量檔位（0～4檔位），用戶可根據實際潤滑工況調節適合的檔位。出廠默認檔位為4檔位，其中0檔位為最小出油量檔位，4檔位為最大出油量檔位。
